產品介紹

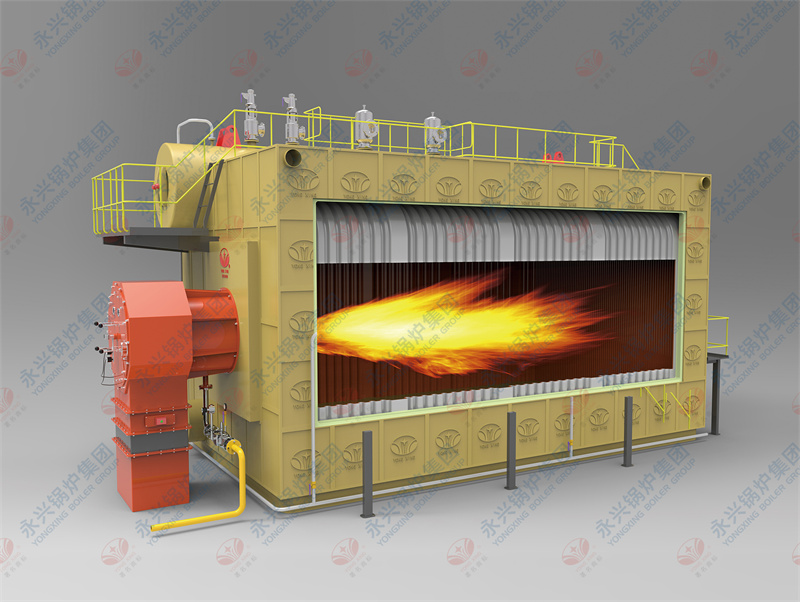

SZS系列鍋爐本體為雙鍋筒、縱置式、室燃D型布置結構，右側為爐膛，左側為對流管束。通過下鍋筒中間和兩端的活動支座固定在本體底盤上，并鍋爐整體向兩端膨脹。爐膛四周為窄間距管膜式水冷壁，爐膛左側的膜式水冷壁將爐膛與對流管束完*密封隔開，對流管束區后部為拉稀的措列結構。鍋爐前部為順列結構，爐膛燃燒產生煙氣從爐膛尾部的出煙口進入燃盡室、對流管束區，然后從鍋爐左側前部轉向進入螺旋翅片管節能器和冷凝器，*后進入煙道入煙囪排向大氣。
SZS型油氣鍋爐爐膛水冷壁及對流煙道**采用膜式壁結構，密封性好，熱吸收率高，且有效降低耐火磚的使用及維修工作量。鍋爐采用高熱阻材料作為絕熱層，保溫性能良好。尾部布置有節能冷凝器.能有效降低排煙溫度，鍋爐熱效率高。
SZS燃油氣鍋爐符合目前我國低氮排放標準要求(NOx≦30mg/NM3)，可以很好的適配環境政策較為嚴苛的北京、鄭州等地區。
SZS燃油氣鍋爐廣泛適用于化工、造紙、機械、食品加工、醫藥生產、釀酒行業、建筑物料加工、防火材料加工等
型號參數
| 項目 | SZS2-2.5-Q,Y | SZS4-2.5-Q,Y | SZS6-1.25/1.6/2.5-Q,Y | SZS10-1.25/1.6/2.5-Q,Y | SZS15-1.25/1.6/2.5-Q,Y | SZS20-1.25/1.6/2.5-Q,Y | SZS25-1.25/1.6/2.5-Q,Y | SZS30-1.25/1.6/2.5-Q,Y | ||
| 額定蒸法量（h/t） | 2 | 4 | 6 | 10 | 15 | 20 | 25 | 30 | ||
| 額定工作壓力（MPa） | 2.5 | 2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | ||
| 額定蒸汽溫度（℃） | 225 | 225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | 194/204/225 | ||
| 給水溫度（℃） | 20 | 20 | 20 | 104/20 | 104/20 | 104/20 | 104/20 | 104/20 | ||
| 受熱面積（㎡） | 本體 | 46.22 | 90.22 | 125.60 | 205.56 | 216.84 | 271.50 | 285.24 | 392.34 | |
| 節能器 | 23.3 | 35.8 | 63.4 | 132.2 | 283.6 | 411.2 | 504.8 | 471.2 | ||
| 冷凝器 | 15.0 | 25.4 | 41.5 | 62.8 | 101.1 | 134.7 | 168.3 | 252.4 | ||
| 適用燃料 | 天然氣、沼氣、焦爐煤氣、輕油、甲醇、生物柴油 | |||||||||
| 燃料消耗量 | 天然氣（Nm3/h） | 144 | 288 | 432 | 720 | 1080 | 1440 | 1800 | 2160 | |
| 輕油（Kg/h） | 124 | 244 | 372 | 620 | 930 | 1240 | 1550 | 1860 | ||
| 熱效率（%） | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ＞98 | ||
| 最大輸出重量 | 20.4 | 25.0 | 32.0 | 40.0 | 45.0 | 50.6 | 60.0 | 68.2 | ||
| 最大輸出尺寸 | 5.7x1.97x3.60 | 5.76x41.0x3.70 | 8.00x3.60x4.70 | 7.87x3.40x3.40 | 8.90x3.90x4.00 | 8.90x3.90x4.00 | 10.50x4.12x4.15 | 10.50x4.30x4.23 | ||
性能優勢
1 快裝結構，安裝周期短
考慮到鍋爐的整體運輸要求，鍋爐的設計布置更為結構緊湊。此外，本鍋爐采用快裝結構，能有效縮短安裝周期
2 安全防爆功能
爐頂設有防爆門，能夠泄放膛爆炸釋放的能量
3 全自動燃燒機
鍋爐配備超低氮全自動燃燒機，使煙氣有害污染物少，無噪音運行
4 受熱均勻
鍋爐具有富余的受熱面，及足夠大的汽水空間，保證鍋爐參數穩定
5 熱效率高
超大燃燒室設計，使燃料完全燃燒，燃燒效率高，污染小
6 聯鎖保護機制
給水采用連續電動調節，具及超壓、熄火保護功能，高低水位報警等聯鎖保護功能、運行安全
